Neuankömmling Hochpräzise SMT-Bestückungsmaschine

Die 8-Kopf-Pick-and-Place-Maschine ist für die gleichzeitige Handhabung mehrerer elektronischer Bauteile ausgelegt und ermöglicht eine effiziente und schnelle Bestückung von Leiterplatten. Mit acht Bestückungsköpfen kann sie mehrere Bauteile oder Leiterplatten parallel bearbeiten und so den Durchsatz im Vergleich zu Maschinen mit weniger Köpfen deutlich steigern.

Trotz ihres hohen Durchsatzes sollte eine 8-Kopf-SMT-Maschine für die Verarbeitung einer breiten Palette von Bauteiltypen und -größen ausgelegt sein – von kleinen passiven Bauteilen wie Widerständen und Kondensatoren bis hin zu größeren integrierten Schaltkreisen (ICs) und Steckverbindern. Sie sollte außerdem in der Lage sein, verschiedene Gehäusetypen wie SMD-Bauelemente (Surface Mount Device) und BGA-Bauelemente (Ball Grid Arrays) zu verarbeiten.

Die SMT-Maschinen des Modells WS-8Y sind mit fortschrittlichen Bildverarbeitungssystemen und Präzisionsmechanik ausgestattet, um Komponenten mit engen Toleranzen präzise auf Leiterplatten zu platzieren.

• Panasonic Servo-Regelsystem mit geschlossenem Regelkreis
• Vision-System – 1 PCB-Kamera und 1 fliegende Kamera
• Hochpräzise Montageleistung

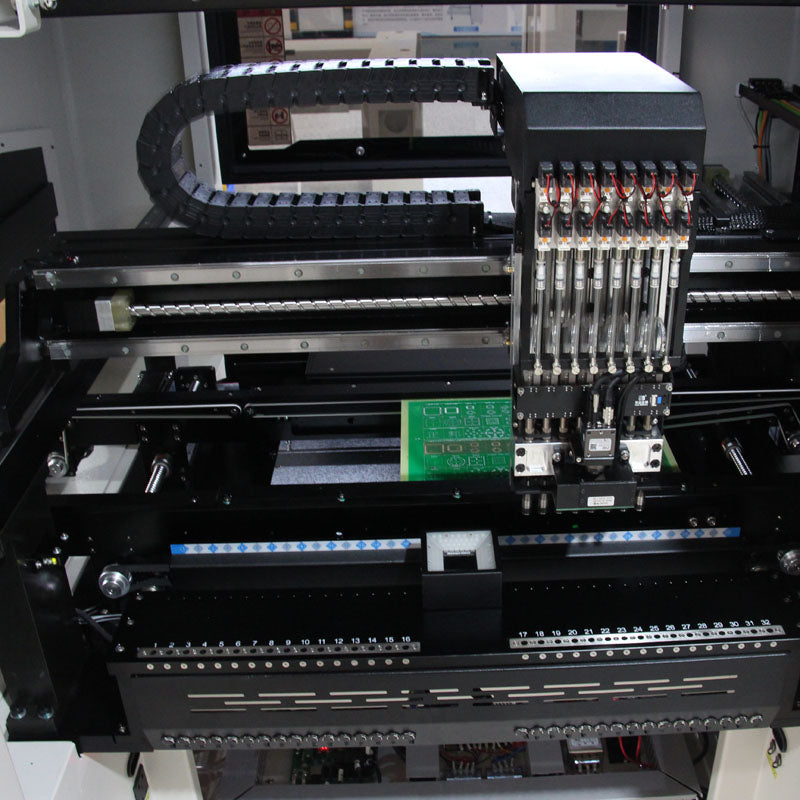

• Acht Montageköpfe, 360° drehbar
• Eingebauter PC, unterstützt Fernbedienung, wenn Kundendienst benötigt wird
• Doppelmarkierungskamera ermöglicht eine bessere Kalibrierung mit Zuführungen

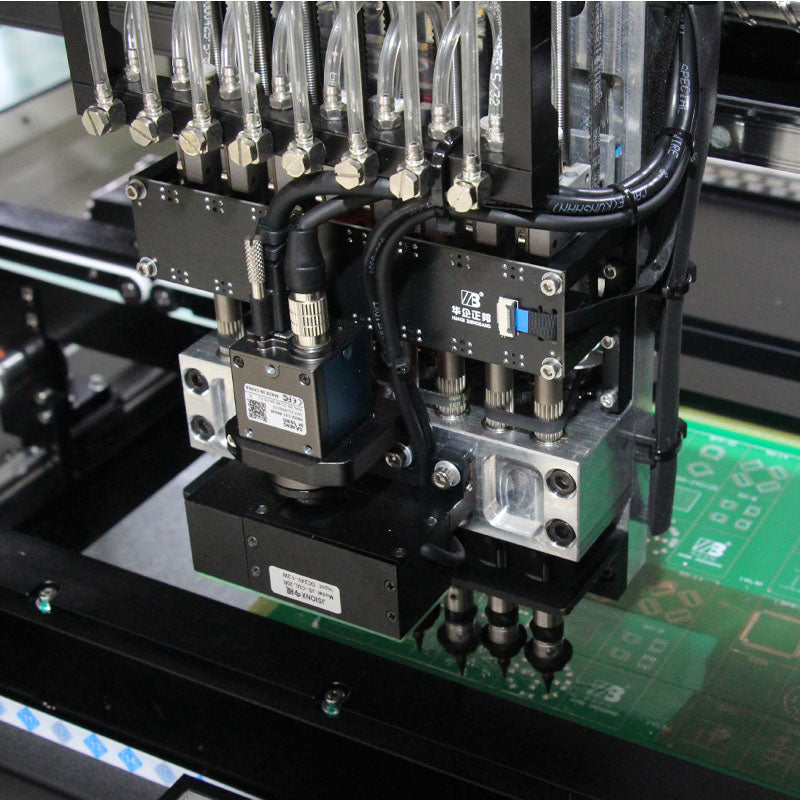

• Synchron-Spline

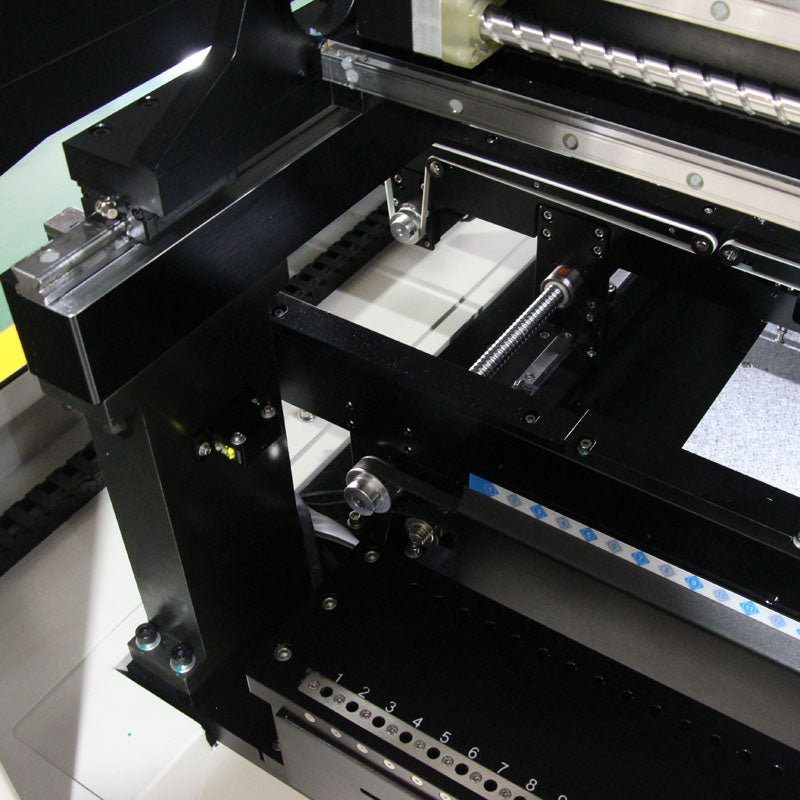

• Linearführung, stabiler
• Pneumatischer Stift, langlebiger
• Förderbandanschluss für einfache Einrichtung der Produktionslinie
• 70-teilige Feederstation
• Windows 10-Betriebssystem
• Ölfreie Vakuumpumpe
• Mit SMEMA-Anschluss
• Unterstützung Min. Komponente 0201

Weitere Einzelheiten finden Sie in der Broschüre

Modell: WS-8Y

Montagenummern: 8 STK
Positionierungsgenauigkeit: 0,02 mm
Montagepräzision: 0,05 mm
Montagewinkel: 0～360°
Theoretische Montagegeschwindigkeit: 30000 Stück/Stunde
Gesamtmontagegeschwindigkeit: 16000 Stück/Stunde
Saugdüsentyp: Düse der Juki-Serie
Anwendbares Element:
RC (0201, 0402, 0603, 0805, 1206 usw.)
LED-Lampenperlen (0603, 0805, 3014, 5050 usw.)
Chip (SOT, SOP, QFN, BGA usw.)
SMD-Höhe: ≤ 13 mm (unterstützt Anpassung)
Minimale Leiterplattengröße: 45 × 45 mm
Maximale Leiterplattengröße: 500 × 400 mm
PCB-Dicke: ≤3 mm
Komponentenrollentyp: 8 mm, 12 mm, 16 mm, 24 mm, 32 mm, 44 mm

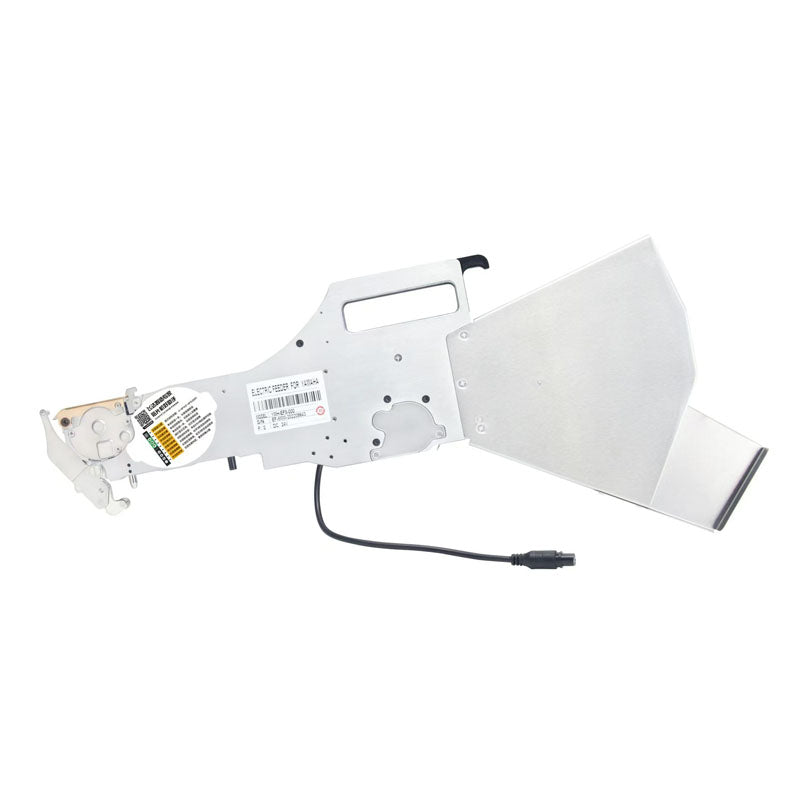

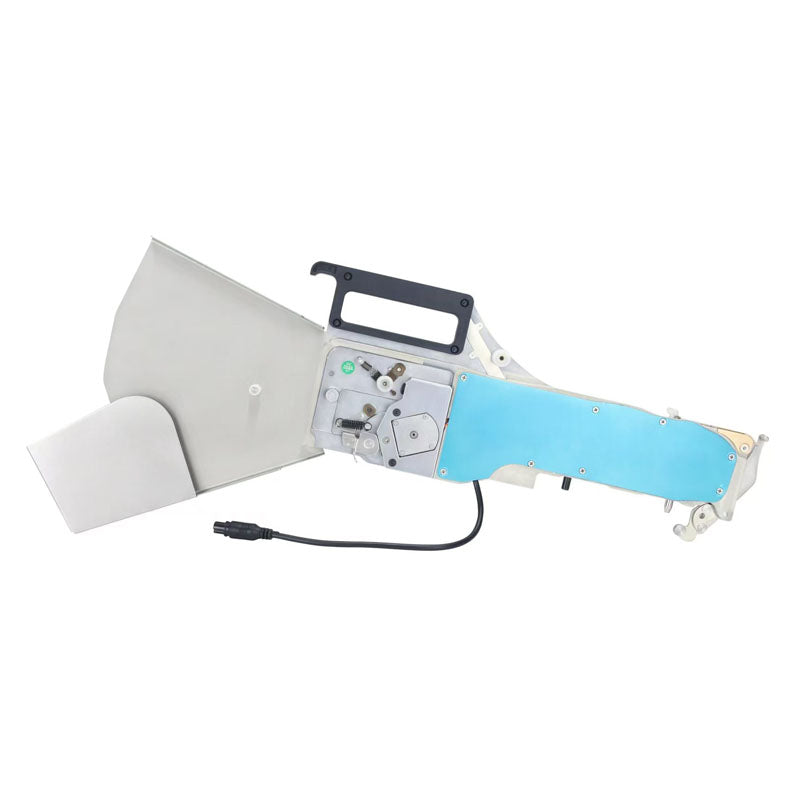

Vorschubtyp: Yamaha Pneumatic CL-Serie, Electric YV-Serie
Vibrationsstab-Zuführung: 5 Kanäle
IC-Fach: 2 Stück
Bewegungsbereich der X/Y-Achse: 630 × 700 mm

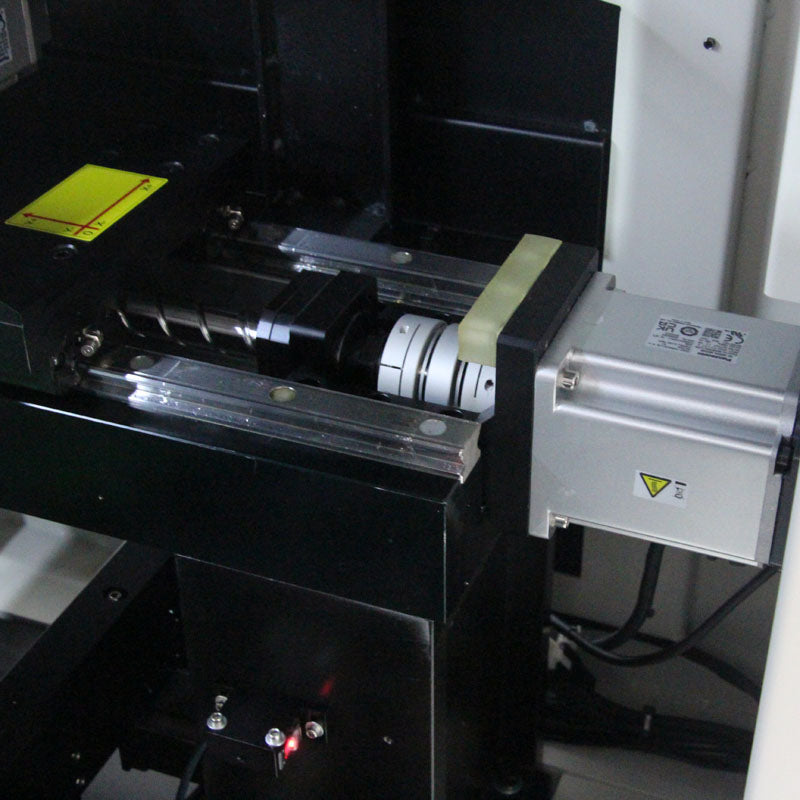

Antriebstyp der X/Y-Achse: Schleifspindel + Linearschlitten
Antriebsmotor für X/Y-Achse: Panasonic-Servomotor
Bewegungsbereich der Z-Achse: 27 mm
Drehwinkel der Z-Achse: 0～360°
Visuelle Kamera: Industrielle Ethernet-HD-Kamera
Anzahl der visuellen Elemente: 1 Mark Camera, 1 Fly Camera
Erkennungsvermögen: MAX. 45×45mm
PC-System: Microsoft WIN10
Betriebssoftware: HJ_SMT_Soft
Kompatibles Dateiformat: CSV. TXT. Format
Programmmethode: Unterstützt Online- und Offline-Methoden
Vakuummodus: Ölfreie Vakuumpumpe
Vakuumwert: -80kpa
Leistung: 700W
Spannung: AC220V±10％ 50Hz
Nettogewicht: 550 kg
Bruttogewicht: 930 kg
Maschinengröße: L1335×B1220×H1450mm
Verpackungsmaße: 145 x 144 x 168 cm

NEUE SMT-Bestückungsmaschine WS-8Y – Broschüre
