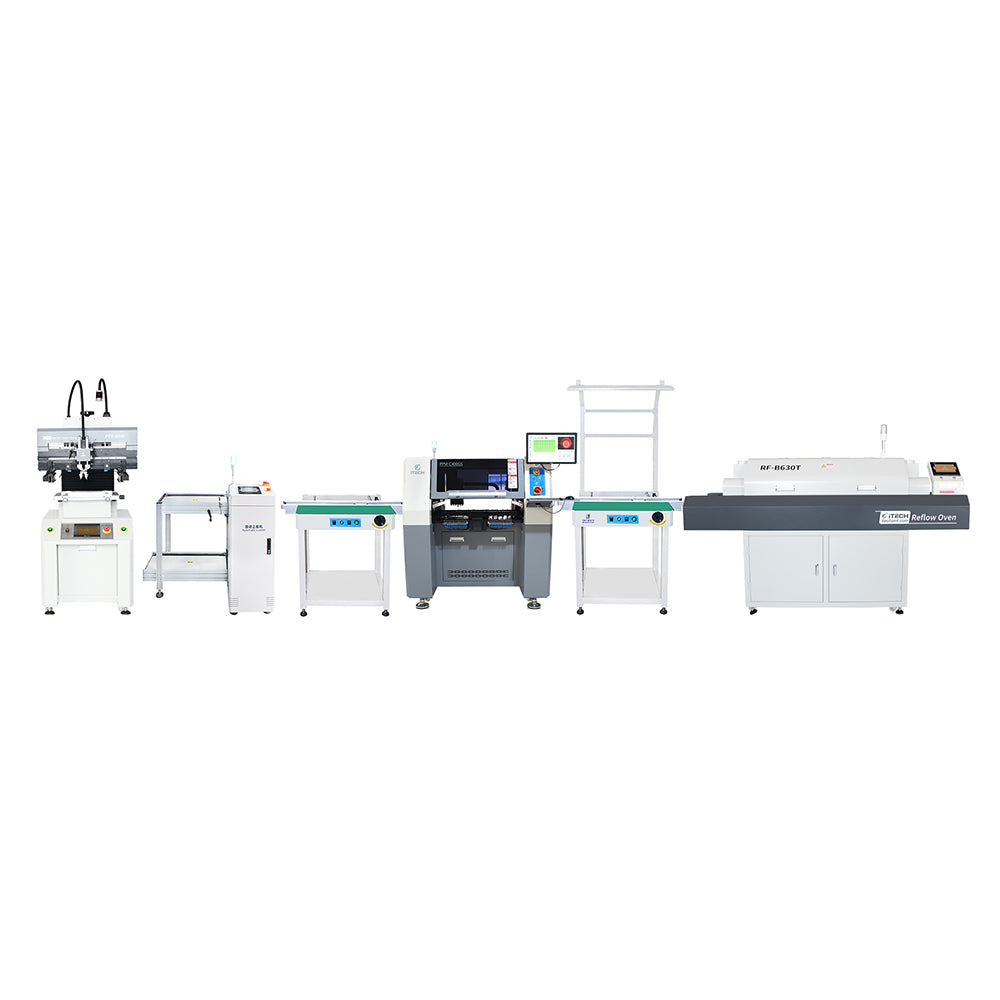

SMT LED TV Glühbirne Lampe Lichter Fließband Maschine SMT Linie
Das Solution Kit umfasst die folgenden 6 Artikel:
- Bestückungsmaschine PPM-C400GS
- Reflow-Ofen RF-B630T
- Lötpastendrucker PTR-B500
- Lader LDR-A250T
- Förderband CVY-A500 mit und ohne Lichtregal

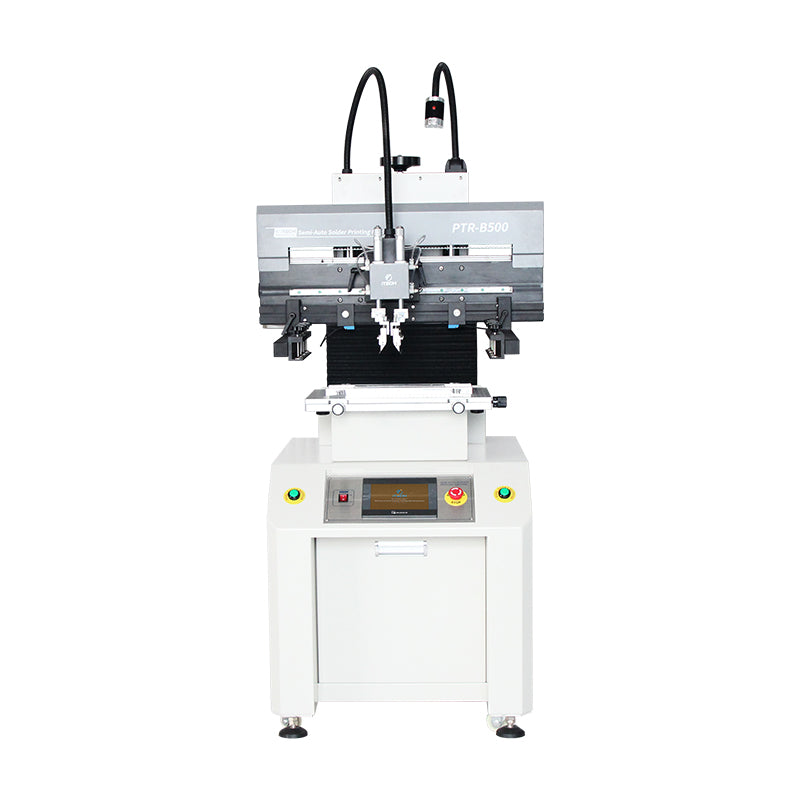

Modell: PTR-B500
Werkbankgröße: 320x500mm
Maximale Druckgröße: 250 x 420 mm
Maximale Schablonengröße: 920 x 550 mm
Arbeitshöhe: 130 mm
Wiederholgenauigkeit: ±0,02mm
Luftkompression: 6-8Kgf/c㎡
Spannung: AC220V±10% 50Hz
Leistung: 100W
Nettogewicht: 200 kg
Bruttogewicht: 235 kg
Maschinengröße: 900 * 700 * 1650 mm
Verpackungsmaße: 1100 x 850 x 1820 mm

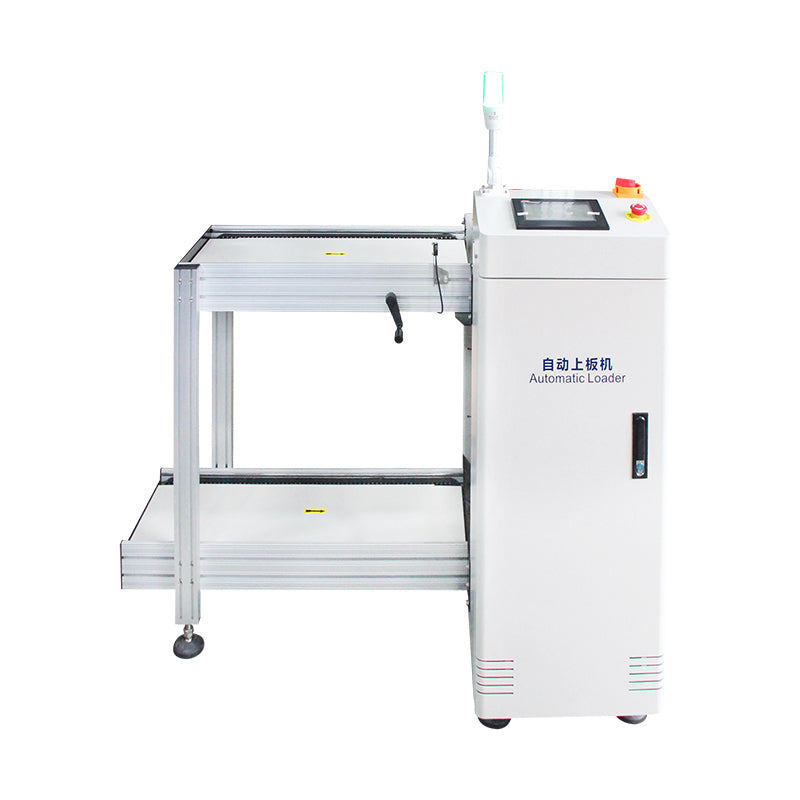

Modell: LDR-A250T
Leiterplattengröße: Max. 350 x 250 mm
Förderrichtung: Links→Rechts
Rack-Nr.: 3 Stück
Rack-Größe: L355*B320*H565mm
Schrittweite der Belastung: 10, 20, 30, 40
Förderhöhe: 900±20mm
Fördergeschwindigkeit: 0,16 m/s
Spannung: AC 220 V, 50 Hz
Leistung: 200W
Luftdruck: 0,6 MPa
Nettogewicht: 150 kg
Bruttogewicht: 212 kg
Maschinengröße: L1340×B790×H1200mm
Verpackungsmaße: 1540 x 900 x 1220 mm

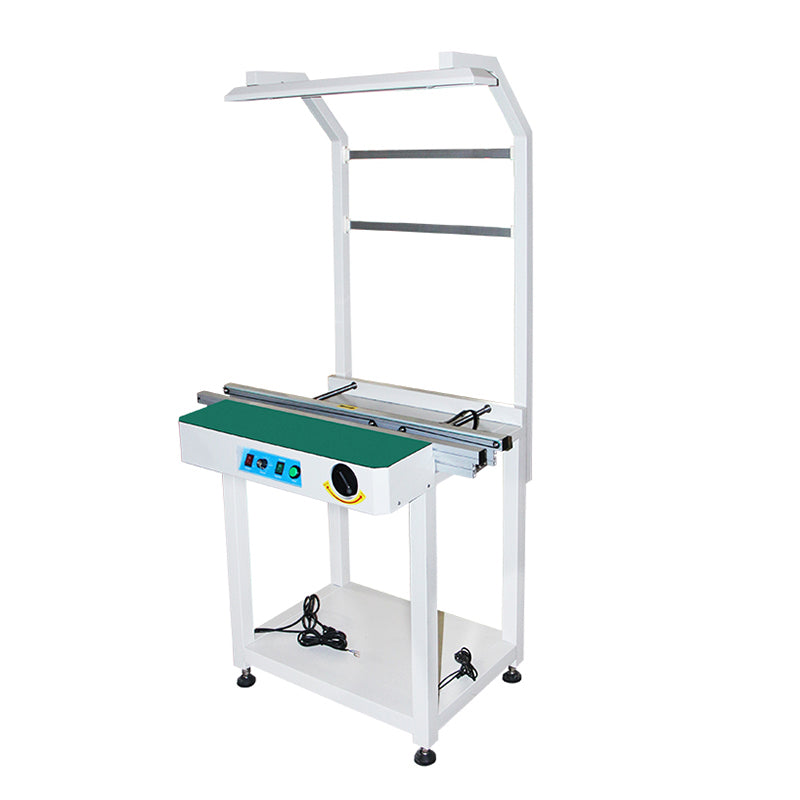

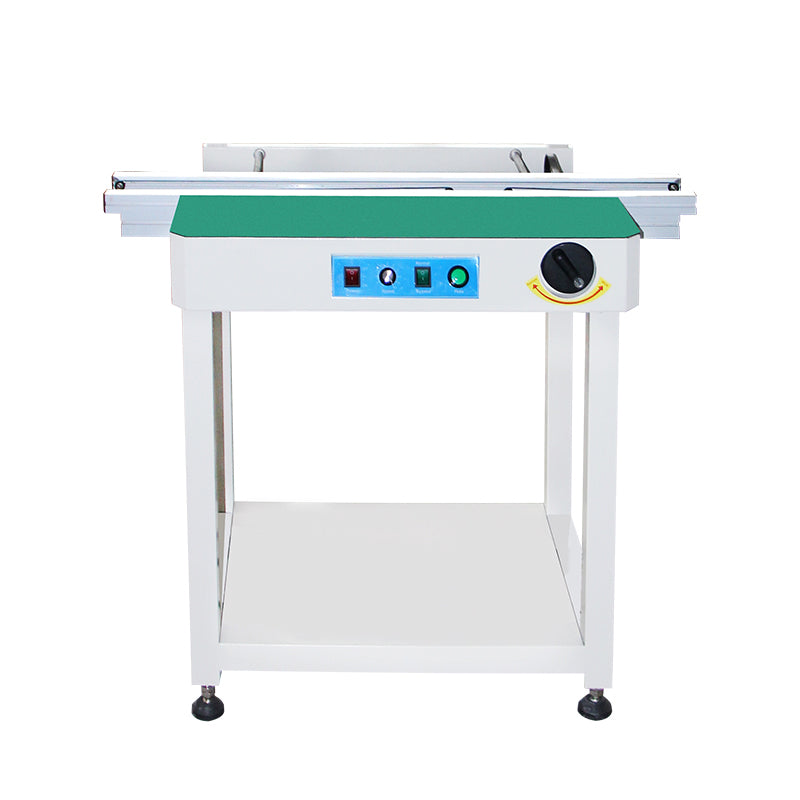

Modell: CVY-A500
Spannung: AC 220 V, 50 Hz
Förderlänge: 500 mm
Förderbandbreite einstellbar: 50-350 mm
Nettogewicht: 41 kg
Bruttogewicht: 66 kg
Maschinengröße: L500×B670×H900mm
Verpackungsmaße: 1050 x 770 x 625 mm

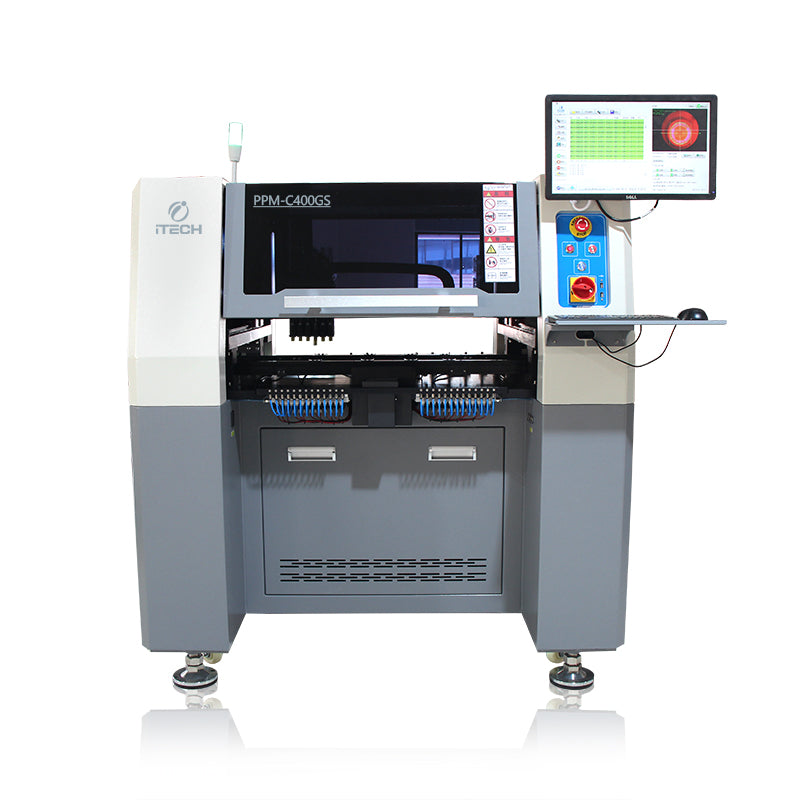

Modell: PPM-C400GS
Montagenummern: 6 STK
Montagepräzision: 0,025 mm
Montagewinkel: 0～360°
Montagegeschwindigkeit: 11000 Stück/Stunde
Saugdüsentyp: Düse der Juki-Serie
Anwendbares Element:
RC (0402, 0603, 0805, 1206 usw.)
LED-Lampenperlen (0603, 0805, 3014, 5050 usw.)
Chip (SOT, SOP, QFN, BGA usw.)
SMD-Höhe: ≤ 6 mm (Anpassung ≤ 11 mm)
Minimale Leiterplattengröße: 45 × 45 mm
Maximale Leiterplattengröße: 500 × 400 mm
PCB-Dicke: ≤2mm
Komponentenrollentyp: 8 mm, 12 mm, 16 mm, 24 mm, 32 mm
Futtertyp: YAMAHA CL Feeder
Elektrischer Futterspender: 3 Stück
Vibrationsstab-Zuführung: 5 Kanäle
IC-Fach: 2 Stück
Bewegungsbereich der X/Y-Achse: 639 × 656 mm
Antriebstyp der X/Y-Achse: Leitspindel + Führungsschiene
Antriebsmotor für X/Y-Achse: Panasonic-Servomotor
Bewegungsbereich der Z-Achse: 10 mm
Drehwinkel der Z-Achse: 0～360°
Visuelle Kamera: CCD-Hochauflösungskamera
Anzahl der visuellen Elemente: Teilekamera × 7, PCB-Kamera × 1
Erkennungsvermögen: MAX. 45×45mm
PC-System: Microsoft WIN7
Betriebssoftware: FlyerSMTli
Kompatibles Dateiformat: CSV. TXT. Format
Programmmethode: Unterstützt Online- und Offline-Methoden
Vakuummodus: Vakuumgenerator
Vakuumwert: -80kpa
Leistung: 350W
Spannung: AC220V±10％ 50Hz
Nettogewicht: 350 kg
Bruttogewicht: 396 kg
Maschinengröße: L1335×B1200×H1390mm
Verpackungsabmessungen: 1416 x 1460 x 1485 mm
Modell: RF-B630T
Heizzone: Obere 3 Heizzonen + Untere 3 Heizzonen
Heizmethode: Heißluft
Kühlzone: 2 Natürliche Luftkühlung
Länge des Wärmetunnels: 1060 mm
Maschenweite: 300mm
Zulässige Leiterplattenbreite: Max. 280 mm
PCB-Höhenzugabe: ≤20 mm (Anpassung möglich)
Maschenhöhe: 880±20mm
Fördergeschwindigkeit: 0-1350 mm/min
Förderrichtung: Links→Rechts (Rechts→Links)
Vorheizzeit: 15-20 Minuten
Lötzeit: 3,5–5,5 Minuten
Temperaturbereich: 0°C-400°C
Temperaturregelung: Digitales PID-Temperaturregelsystem
Spannung: AC 220 V/AC 380 V, 50 Hz
Startleistung: 9KW
Arbeitsleistung: 3KW
Nettogewicht: 200 kg
Bruttogewicht: 292 kg
Maschinengröße: L2100×B680×H1200mm
Verpackungsabmessungen: 2208 x 776 x 1355 mm
