Как построить эффективную линию по производству SMT-компонентов с минимальным бюджетом?

Для многих стартапов, научно-исследовательских групп, а также малых и средних производителей идея создания производственной линии SMT (технология поверхностного монтажа) часто кажется недостижимой — дорогой, сложной и высокорискованной.

Но что, если мы скажем вам, что вы можете построить высокофункциональную линию поверхностного монтажа с минимальным бюджетом , не идя на компромиссы в отношении качества или эффективности?

В этой статье мы расскажем вам, как спланировать, построить и запустить бережливую линию поверхностного монтажа всего за 15 000–25 000 долларов США и при этом добиться производительности профессионального уровня.

Зачем строить собственную линию SMT?

Прежде чем углубляться в вопрос «как», давайте вспомним вопрос «почему»:

• Снижение долгосрочных производственных затрат
• Более быстрый цикл создания прототипов и мелкосерийного производства
• Лучший контроль качества и защиты интеллектуальной собственности
• Повышение независимости и гибкости производства

Если вы производите более 1000 досок в месяц , создание собственной линии часто окупается в течение года.

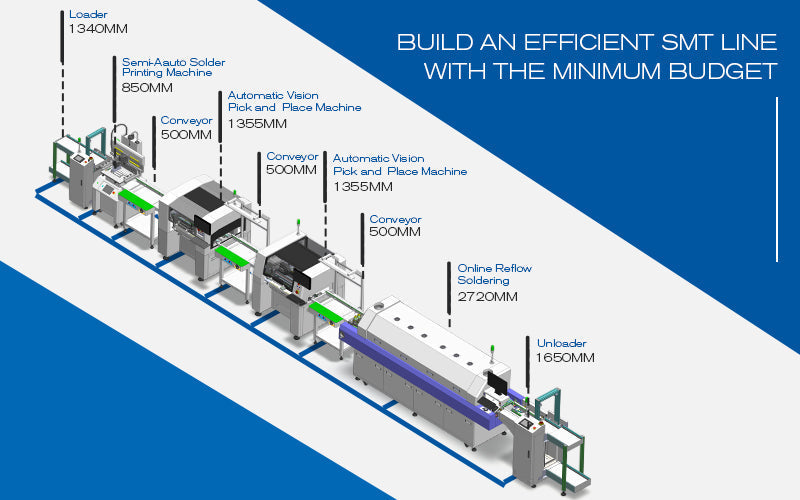

Бюджетная линия SMT: основные компоненты и стоимость

Вот что обычно включает в себя экономически эффективная линия SMT:

➡️ Итого: 10 000–25 000 долларов США в зависимости от уровня оснащения и потребностей в автоматизации.

Выбор правильного оборудования: разумные компромиссы

Вам не нужно самое дорогое оборудование — вам нужны инструменты, подходящие для вашей работы . Вот как оптимизировать свой выбор:

1. Трафаретная печать
   Используйте ручной трафаретный принтер с рамкой — он достаточно точный для большинства корпусов 0402 и QFP.
2. Pick-and-Place
   Выбирайте настольный манипулятор с количеством слотов подачи не менее 30–60 и визуальной юстировкой. Лучший вариант для новичков — PPM-A320VB.
3. Печь оплавления
   Идеальный вариант — конвекционная печь оплавления с 4–6 зонами нагрева и программируемыми температурными профилями. Избегайте дешёвых ИК-печей с низкой равномерностью нагрева.
4. Инспекция
   Начните с ручного осмотра под микроскопом. Переходите на АОИ по мере увеличения объёмов производства.

Советы по повышению эффективности без дополнительных затрат

• Используйте панельные печатные платы для сокращения времени обработки.
• Предварительно загрузочные устройства для подачи компонентов общего назначения (резисторов, конденсаторов и т. д.).
• Создавайте стандартизированные файлы заданий и шаблоны для сокращения времени настройки.
• Настройте четкие рабочие процессы, безопасные с точки зрения электростатического разряда, чтобы предотвратить проблемы с качеством.
• Обучите персонал основам обслуживания машины, чтобы свести к минимуму время простоя.

Благодаря продуманной организации рабочего процесса даже небольшая группа из 2–3 человек может эффективно управлять линией.

Какого результата можно ожидать?

При базовой настройке линии SMT:

• Скорость установки: 3000–6000 CPH (компонентов в час)
• Ежедневная производительность: ~500–1000 досок (в зависимости от сложности)
• Время настройки: <1 часа на задание
• Срок окупаемости: 6–12 месяцев для большинства малых и средних предприятий.

Неплохо для инвестиций с «минимальным бюджетом», не правда ли?

Реальные примеры использования

Этот тип линии SMT идеально подходит для:

• Стартапы с частыми циклами итераций
• Мейкерспейсы и университетские лаборатории
• Компании, разрабатывающие устройства Интернета вещей, интеллектуальные датчики и носимые устройства
• Отделы исследований и разработок, которым необходимо собственное прототипирование
• Контрактные производители, работающие с небольшими партиями

Пример рентабельности инвестиций: бюджетная линия SMT против аутсорсинга

Предположим, вы производите 1500 досок в месяц:

• Стоимость аутсорсинга : 12–18 долларов за доску → ~270 000 долларов в год
• Внутренние расходы : ~4–6 долларов за доску → ~90 000 долларов в год
• Годовая экономия: 180 000 долларов США

Даже линия стоимостью 20 000 долларов окупается всего за 2–4 месяца .

Заключительные мысли: эффективность при ограниченном бюджете возможна

Вам не нужно собственное производство стоимостью в миллион долларов. Правильное планирование, грамотный выбор оборудования и чёткое понимание ваших производственных потребностей позволят вам создать высокоэффективную и недорогую линию поверхностного монтажа (SMT) .

Независимо от того, расширяете ли вы производство прототипов или стремитесь к независимости от контрактных производителей, бюджетная линия SMT станет мощным первым шагом на пути к контролю производства и экономии затрат .
